スポンジの接着方法を徹底解説！くっつかない原因と素材別おすすめ接着剤

スポンジは多孔質で接着剤を吸収しやすく、溶剤で溶ける場合もあるため接着が難しい素材です。

失敗を防ぐには、スポンジの材質や接着相手に合わせた適切な接着剤選びと丁寧な下準備が欠かせません。

この記事では、くっつかない原因から素材別のおすすめ接着剤、綺麗に仕上げるコツまで徹底解説します。

スポンジの接着が難しい理由と失敗しやすい原因

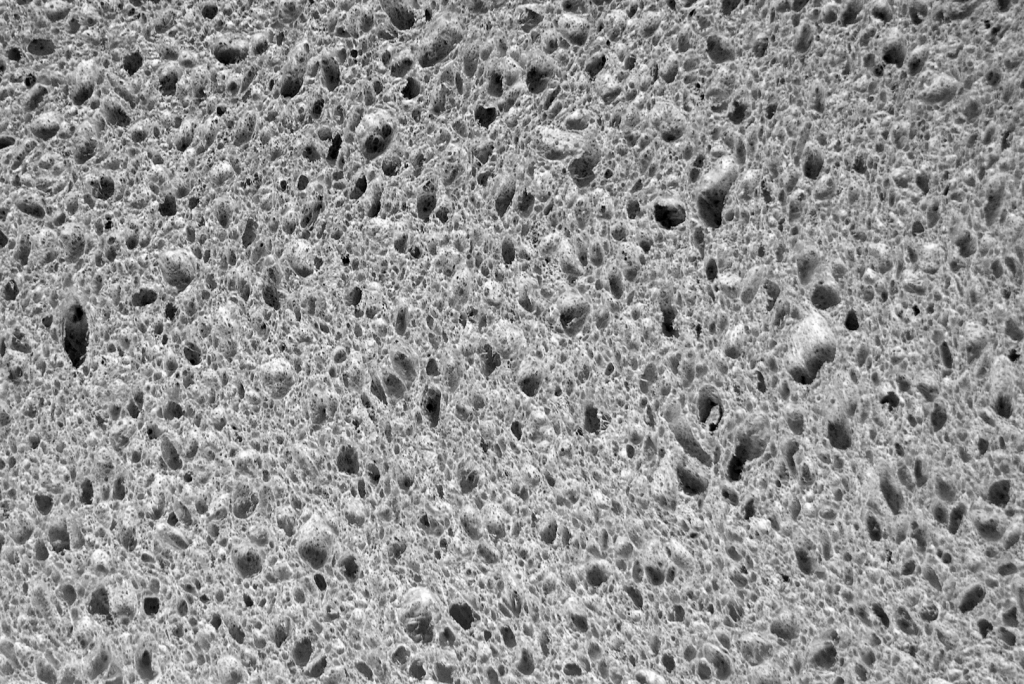

多孔質構造による接着剤の吸い込み

スポンジ製品の内部には、微細な空洞が無数に存在する多孔質構造です。

気泡がつながっているウレタン等は、毛細管現象によって液状接着剤を奥まで急速に吸い込みます。

この吸い込み現象が発生すると、表面の接着成分が不足し、乾燥後に簡単に剥がれてしまいます。

一方で、吸い込みを補うために接着剤を過剰に塗ると、内部で固まり、クッション性が失われて硬くなります。

ウレタンやポリエチレンなど素材ごとの難接着性

スポンジの原材料となる樹脂やゴムの種類により、接着剤に対する親和性は大きく異なります。

ウレタンフォームは接着しやすい素材ですが、表面に残る成型用の離型剤が密着性を下げます。

ポリエチレンやポリプロピレンは、表面エネルギーが極めて低く、接着剤を弾く難接着素材です。

一般的な木工用ボンドや汎用の瞬間接着剤では、表面になじまず、固定することができません。

溶剤によるスポンジの溶け・変形

接着剤に含まれる有機溶剤は、一部のスポンジ素材を化学的に溶かしてしまう作用があります。

耐溶剤性が低いウレタンや発泡スチロールに強溶剤を塗ると、気泡構造が瞬時に破壊されます。

構造が破壊されると、表面が凹んだり縮んだりして、美観や機能が損なわれる原因になります。

溶剤が残ったまま貼り合わせると、内部を侵し続け、長期的な品質劣化を引き起こす危険もあります。

スポンジ素材種類	内部構造の特性	主な用途例	接着作業における課題とリスク
ウレタンフォーム	連続気泡構造	椅子クッション、防音材、マットレス	接着剤の吸い込みによる風合い低下、溶剤による変形
ポリエチレンフォーム（PE）	独立気泡構造	梱包用緩衝材、断熱材、目地材	低表面エネルギー（難接着性）による接着剤のはじき
ポリプロピレンフォーム（PP）	独立気泡構造	車両内装材、構造用緩衝材	極めて高い難接着性、専用プライマーが必須
EVA / クッションゴム	独立気泡構造	コーナーガード、靴底、マット	屈曲時の柔軟性追従、可塑剤移行による剥離

【素材・用途別】スポンジ接着に最適な接着剤の選び方

ウレタンフォームには「ゴム系接着剤」

柔らかいポリウレタンフォームの接着には、クロロプレンゴム系溶剤形接着剤が最適です。

乾燥後の皮膜がしなやかな柔軟性を保つため、ウレタン特有のクッション性を損ないません。

広い面積に均一に塗り伸ばしたい場合は、吸い込みを抑えられるスプレーのりが効果的です。

作業時の臭いを抑えたい場合や固化後も弾性を保持したい時は、無溶剤型の弾性接着剤を選びます。

ポリエチレン・ポリプロピレンフォームには「難接着用」

難接着性であるポリエチレンやポリプロピレンには、専用の接着システムが必要です。

付属の専用プライマーをあらかじめ塗布して表面を改質してから、瞬間接着剤で結合させます。

下塗り作業の手間を減らしたい場合は、プライマー不要で直接密着する多用途接着剤が便利です。

被着体の化学的性質にマッチした接着剤を選ぶことが、失敗を防ぐ最も重要なポイントとなります。

手軽に固定したいなら「強粘着の両面テープ」

接着剤による吸い込みや液だれならびに乾燥待ち時間を避けたい場合は、両面テープが最適です。

厚みのある粘着層がスポンジ表面の微細な凹凸になじんで、高い初期粘着力を発揮してくれます。

スポンジが変形した際の反発力に耐える耐反発性能を備えたタイプなら、端の浮きを防げます。

難接着材料に対応した超強力テープを使用すれば、ポリエチレンなどもワンタッチで固定可能です。

素材・用途分類	推奨される接着剤・粘着材	特徴と接着メカニズム	代表的な該当商品
ウレタンフォーム	クロロプレンゴム系溶剤形接着剤	高い初期粘着力と皮膜の柔軟性を維持	コニシ ボンドG17 / コニシ ボンドGクリヤー
ウレタン（大面積）	合成ゴム系スプレーのり	均一塗布が可能で、吸い込みを軽減	3M スーパー77 / コニシ ボンドスプレーZ-3
PE・PPフォーム	プライマー付き難接着用接着剤	プライマーで表面改質し強力化学結合	セメダイン PPXセット / アロンアルフア プラスチック用
PE・PP（無溶剤型）	難接着対応多用途弾性接着剤	プライマー不要でPE/PPに直接固定可能	セメダイン スーパーXハイパーワイド / コニシ GPクリヤー
簡易固定・異素材	発泡体用強粘着両面テープ	粗面追従性と耐反発性に優れ即時固定	日東電工 No.501L / WAKI スポンジ用両面テープ

スポンジを強力に接着する方法と正しい手順

施工工程	作業内容とポイント	失敗を防ぐ確認項目
1. 下地処理・清掃	ホコリの除去と溶剤による油分・離型剤の脱脂拭き取り	清掃後に素手で接触しない
2. 接着剤塗布	双方の面に薄く均一塗布。連続気泡は2度塗りを検討	片面塗布や過剰塗布による硬化を避ける
3. オープンタイム	5〜15分放置し指触乾燥状態（ベタつきのみ）にする	液が指につく段階で貼り合わせない
4. 圧着・養生	均一な強力加圧を行い、24時間静置して完全乾燥	完全硬化前に位置調整や引っ張りを行わない

スポンジを他の素材（木・金属・プラスチック）と接着する際の注意点

吸水性のある木材やコンクリート

木材やコンクリートなどの素材は、水分や溶剤を吸収しやすい性質を持っているため注意が必要です。

下地の含水率が高いと接着失敗の原因になるため、事前にしっかりと乾燥しているか確認します。

水分や溶剤の吸い込みが激しい素材には、あらかじめ下塗りを行って目止め処理を施します。

目止めを行うことで接着成分の落ち込みを防ぎ、安定した接着強度を確保することが可能です。

ツルツルした金属やプラスチック

表面が滑らかな金属やプラスチックは、物理的な引っかかりが得にくく剥がれやすい特徴があります。

接着力を向上させるために、サンドペーパーを用いて表面を軽く磨く目荒らし加工を行います。

表面に細かい凹凸をつくることでアンカー効果が働き、接着性が大幅にアップします。

研磨後は残った粉塵や油膜および防錆剤を、アルコール等で完全に拭き取ることが不可欠です。

剥がれやすい端や角の補強対策

スポンジを折り曲げて角に貼る場合は、素材自身の復元弾性により端部から剥がれやすくなります。

反発力対策として、端や曲げ部分には耐反発性に優れる強粘着両面テープや弾性接着剤を併用します。

また、屈曲させる裏面部分にあらかじめＶ字の溝を入れることで、復元ストレス自体を緩和できます。

端部の補強策を適切に行うことで、長期間にわたり浮き上がりのない安定した固定が実現します。

DIYや大量生産には「接着加工済みウレタン」の購入がおすすめ

最初から裏面に両面テープがついている製品

接着加工済みウレタンは、専門工場の生産ラインで強力な工業用両面テープが圧着された製品です。

裏面の離型紙を剥がすだけの手軽さで、誰でも簡単に狙った場所へ貼り付けることができます。

自分で接着剤を塗る作業や、オープンタイムの計測および乾燥待ち時間を大幅に削減できます。

手作業での補修から大規模な加工まで、作業効率を劇的に向上させることができるアイテムです。

あわせて読みたい

【両面テープ付】ウレタンNo.1　1U61　一番やわらかいスポンジです。お求めやすい価格でオススメ【連続気泡... こちらの商品は片面に両面テープ付きの商品です。一番やわらかいスポンジです。お求めやすい価格でオススメ！

自分で塗る手間の削減と均一な接着強度の実現

工場加工品を導入すると、手塗り作業で発生しがちな塗りムラや局所的な剥がれを予防できます。

工業用高圧ローラーで均一にラミネートされるため、全面にわたり均一な強度が得られます。

液の塗りすぎによるスポンジの硬化や変形のリスクがなく、本来の柔軟性を維持できます。

有機溶剤を使用しないため、室内の施工でも嫌な臭いが発生せず、安全に作業を進められます。

専門店なら接着加工（裏面のり付き）のオーダーも可能

スポンジ専門の販売店では、用途や使用環境に合わせた接着加工のカスタム注文に対応しています。

ポリエチレンや金属といった相手材や耐熱性などの環境条件に、最適な粘着剤を指定可能です。

希望の寸法カットや型抜き加工と組み合わせることで、届いてすぐ使える完成品が手に入ります。

手作業のコストや失敗リスクを回避できるため、トータルでの費用削減に大きく貢献します。

まとめ：素材に合った接着方法でスポンジを確実に固定しよう

スポンジの接着を成功させるには、内部構造や素材特性に合致した接着剤の選定が大切です。

下地処理の清掃や適切なオープンタイムの確保、および均一な圧着作業を徹底してください。

異素材への貼り付けや反発しやすい角部には、目荒らしや強粘着テープによる補強が有効です。

作業の効率化や確実な接着品質を求める場合は、裏面のり付きの加工済み製品を検討しましょう。
